Obnova betonu
Umaflow Antracitová, Pytel, 25 kg
Tekutá, nesmršťující se, vlákny vyztuţená, rychle tuhnoucí a tvrdnoucí jednosloţková předmíchaná malta, vysoká mechanická odolnost, typ CC a třída R4 dle EN 1504-3, pro upevnění poklopů silničních šachet, lokalizované opravy průmyslových podlah uvnitř i venku, sanace ţelezobetonu.
1 421,75 Kč
Parametry

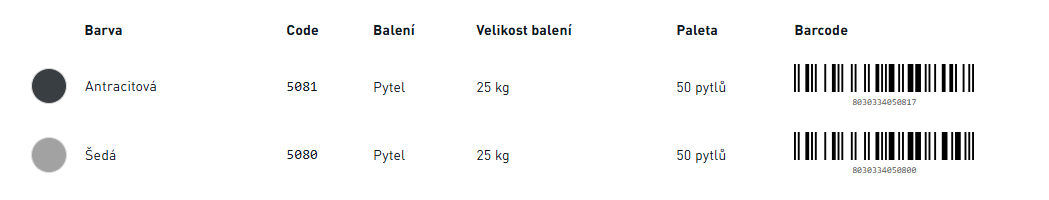

| Barva | Antracitová |
|---|---|
| Balení | Pytel |
| Velikost balení | 25 kg |
| Aplikační teplota | + 5 °C až +30 °C |
| Časy tuhnutí: začátek tuhnutí (EN 196-3) | 40 minut |
| Doba tuhnutí: konec tuhnutí (EN 196-3) | 50 minut |
| Doba zpracovatelnosti směsi (EN 13395) | ≥ 20 minut |
| Hustota čerstvé směsi (dle DIN 18555/2) | 2 200 kg/m3 |
| Kapilární absorpce (EN 13057) | 0,1 kg/(m2·h0,5) |
| Klasifikace produktu (EN 1504-3) | R4 CC |
| Konzistence | prášek |
| Míchání vody | 13-15% (3,25-3,75 litrů na 25 kg pytel) |
| Modul pružnosti v tlaku (podle EN 13412) | 28,0 GPa |
| Nebezpečné látky (EN 1504-3) | Splňuje bod 5.4 |
| Obsah chloridových iontů (EN 1015-17) | <0,01 % |
| Odolnost vůči karbonataci (EN 13295) | dK≤ kontrolní beton |
| Pevnost v ohybu (dle EN 12190): po 1 dni | > 3,0 MPa |
| Pevnost v ohybu (dle EN 12190): po 28 dnech | > 8,0 MPa |
| Pevnost v ohybu (dle EN 12190): po 3 dnech | > 6,0 MPa |
| Pevnost v ohybu (dle EN 12190): po 7 dnech | > 6,0 MPa |
| Pevnost v tlaku: po 1 dni (EN 12190) | > 18,0 MPa |
| Pevnost v tlaku: po 2 hodinách (EN 12190) | > 8,0 MPa |
| Pevnost v tlaku: po 28 dnech (EN 12190) | > 45,0 MPa |
| Pevnost v tlaku: po 3 dnech (EN 12190) | > 35,0 MPa |
| Pevnost v tlaku: po 7 dnech (EN 12190) | > 40,0 MPa |
| Pevnost v tlaku: po 8 hodinách (EN 12190) | > 16,0 MPa |
| Provozní teplota | od -20 °C do +90 °C |
| Přilnavost k betonu (EN 1542) | ≥ 2,0 MPa |
| Reakce na oheň (podle EN 13501-1) | Třída A1 |
| Spotřeba | cca. 21 kg/m² na 1 cm tloušťky |
| Tepelná kompatibilita (cykly zmrazování a rozmrazování) (EN 13687-1 13687-4) (EN 13687-1) | ≥ 2,0 MPa |
| Zdánlivá hustota (MIT 13 *) | 1 350 kg/m3 |
| Zrnitost (dle EN 12192-1) | 0-2,5 mm |
